QJP不銹鋼深井潛水泵材料分析圖
時間：2014-5-18 來源：揚子江泵業 瀏覽數：681
典型應用
·清潔水、軟化水的循環和增壓
·供水、灌溉系統
·降低地下水位
·增壓
·各種工業用途
工作條件
·不含固體顆粒或纖維的稀薄清潔的非腐蝕性液體
·液體溫度：高+35℃
·大工作壓力：38巴
·pH值：6.5—8.5
·大潛入深度不超過50米
NEMA電機
4”電機不銹鋼(連接法蘭分銅或不銹鋼兩種)
單相：O.37kW至1.5kW
三相：O.37kW至7.5kW
6”電機鑄鐵電機(標準配置)、不銹鋼電機(根據用戶需要)
三相：4kW至37kW
8”電機鑄鐵電機(標準配置)、不銹鋼電機(根據用戶需要)
三相：5.5kW至75kW

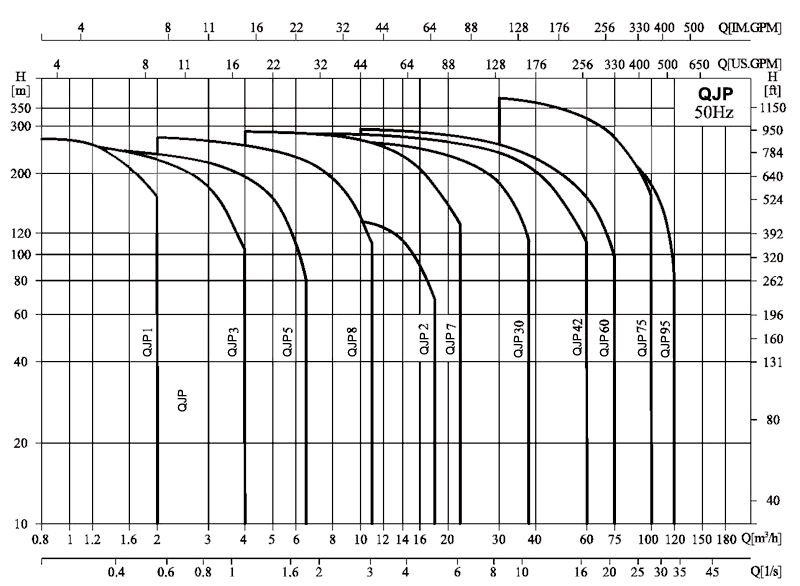

性能范圍：
產品范圍
|
說明 |
QJP1 |
QJP3 |
QJP5 |
QJP8 |
QJP12 |
QJP17 |
QJP30 |
QJP42 |
QJP60 |
QJP75 |
QJP95 |
|
額定流量(m3/h) |
1 |
3 |
5 |
8 |
12 |
17 |
30 |
42 |
60 |
75 |
95 |
|
額定流量(l/s) |
0.28 |
0.83 |
1.39 |
2.22 |
3.33 |
4.72 |
8.33 |
11.7 |
16.7 |
20.8 |
26.4 |
|
流量范圍(m3/h) |
0.2～2 |
0.8～4 |
1～6.5 |
2～11 |
3～18 |
4～22 |
5～38 |
5～60 |
10～75 |
30～100 |
40～120 |
|
流量范圍(l/s) |
0.06～0.56 |
0.22～1.1 |
0.28～1.8 |
0.56～3.1 |
0.83～5 |
1.11～6.1 |
1.39～10.6 |
1.39～16.7 |
2.8～20.8 |
8.3～27.8 |
11.1～33.3 |
|
大壓力(bar) |
28 |
25 |
24 |
27 |
16 |
26 |
28 |
28 |
29 |
38 |
34 |
|
電機功率(kW) |
0.37～2.2 |
0.37～3 |
0.37～4 |
0.75～7.5 |
1.5～7.5 |
0.55～15 |
1.1～22 |
1.1～37 |
2.2～37 |
7.5～75 |
9.2～75 |
|
高效率(%) |
45 |
56 |
59 |
60 |
60 |
73 |
74 |
75 |
79 |
79 |
80 |
|
管螺紋連接 |
Rp1 1/4 |
Rp1 1/4 |
Rp1 1/2 |
Rp2 |
Rp2 |
Rp2 1/2 |
Rp3 |
Rp3 |
Rp4 |
Rp5 |
Rp5 |
曲線條件
·曲線公差符合ISO9906，附錄A
·所有曲線都基于50Hz，2850r/min或2900r/min測量值。
·所有測量都是用溫度20℃不含氣體的水進行的，曲線適用于運動粘度1mm2/s。在泵輸送的液體密度比水密度大時，必須相應的用較高輸出功率的電機。
·曲線粗細部分表示推薦的性能范圍。
·性能曲線包括諸如止回閥等可能產生的損失。
性能曲線
·Q/H：曲線表示額定轉速時的流量和揚程曲線。
·功率曲線：P2表示每級輸入功率，其曲線有完整型葉輪(1/1)和帶小葉輪型(2/3)。
·效率曲線：Eta表示泵的級效率。

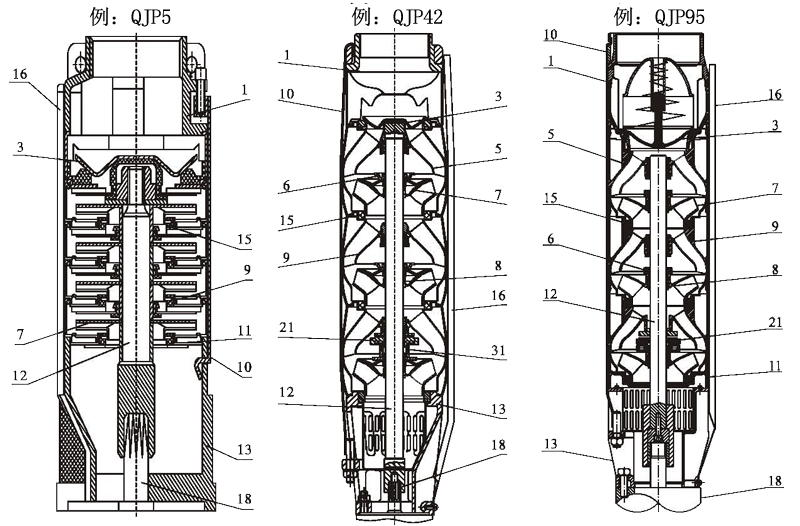

材料
|
序號 |
名稱 |
材料 |
AISI |
序號 |
名稱 |
材料 |
AISI |
|
1 |
出水體 |
不銹鋼/SS304 |
AISI304 |
11 |
導流器 |
不銹鋼/SS304 |
AISI304 |
|
3 |
閥蓋 |
不銹鋼/SS304 |
AISI304 |
12 |
泵軸 |
不銹鋼/SS304/402/431 |
AISI304/402/431 |
|
5 |
出水導葉 |
不銹鋼/SS304 |
AISI304 |
13 |
支架 |
不銹鋼/SS304 |
AISI304 |
|
6 |
葉輪螺母 |
不銹鋼/SS304 |
AISI304 |
15 |
口環 |
PBT/NBR |
|
|
7 |
葉輪 |
不銹鋼/SS304 |
AISI304 |
16 |
電纜護套 |
不銹鋼/SS304 |
AISI304 |
|
8 |
葉輪軸套 |
不銹鋼/SS304 |
AISI304 |
18 |
電機 |
|
|
|
9 |
導葉 |
不銹鋼/SS304 |
AISI304 |
21 |
進水隔套 |
石墨 |
|
|
10 |
拉緊件 |
不銹鋼/SS304 |
AISI304 |
31 |
聯接套 |
不銹鋼/SS304 |
AISI304 |
