FY系列不銹鋼液下泵結構圖及性能參數

時間：2014-10-21 來源：揚子江泵業 瀏覽數：1085

FY(HY)系列立式液下泵是我公司結合國內外同類產品研制生產的一種單級單吸長軸液下式離心泵。該泵適用于輸送溫度為0～105℃，不含固體顆粒、磨料的腐蝕性介質。
   如輸送介質含有少量固體顆粒，可選用我公司生產的LJYA系列懸臂式液下泵或采用半開式葉輪。
   泵的性能范圍：流量為1.6～400m3/h，揚程為5～80m。
   根據所輸送介質的不同、FY(HY)系列立式液下泵接觸液體部分的材質可選用304、304L、316、316L鑄鋼、鑄鐵等材料制造。

主要技術參數

型號 Type	泵額定轉速Revolutional speed n=2900r/min			泵額定轉速Revolutional speed n=1450r/min
型號 Type	流量 capacity (m3/h)	揚程 head (m)	電機功率 Motor Power (KW)	流量 capacity (m3/h)	揚程 head (m)	電機功率 Motor Power (KW)
25FY（HY）-25	3.6	25	2.2	1.6	6	0.75
25FY（HY）-41	3.6	41	4	1.6	10	1.5
25FY（HY）-50	3.2	50	5.5	1.6	12.5	1.5
25FY（HY）-80	3.2	80	11	1.6	20	2.2
40FY（HY）-16	7.2	16	2.2	3.6	4	1.1
40FY（HY）-26	7.2	26	3	3.6	5	1.1
40FY（HY）-40	7.2	40	4	3.6	10	1.5
40FY（HY）-50	6.3	50	5.5	3.2	12.5	1.5
40FY（HY）-80	6.3	80	11	3.2	20	2.2
50FY（HY）-25	14.4	25	4	7.2	6	1.5
50FY（HY）-40	14.4	40	7.5	7.2	10	2.2
50FY（HY）-50	12.5	50	7.5	6.3	12.5	2.2
50FY（HY）-80	12.5	80	15	6.3	20	3
65FY（HY）-25	28.8	25	5.5	14	6	1.5
65FY（HY）-40	28.8	40	11	14	10	3
65FY（HY）-50	25	50	11	12.5	12.5	3
65FY（HY）-80	25	80	18.5	12.5	20	3
80FY（HY）-15	54	15	5.5	27	4	0.75
80FY（HY）-24	54	24	11	27	6	1.1
80FY（HY）-38	54	38	15	27	9	1.5
80FY（HY）-50	50	50	22	25	12.5	2.2
80FY（HY）-80	50	80	30	25	20	4
100FY（HY）-23	100	23	11	50	5	2.2
100FY（HY）-37	100	37	15	50	9	3
100FY（HY）-50	100	50	30	50	12.5	4
100FY（HY）-80	100	80	45	50	20	7.5
125FY（HY）-12	100	50	45	100	12	7.5
125FY（HY）-20	200	80	75	100	20	15
125FY（HY）-32				100	32	18.5
125FY（HY）-50				100	50	30
150FY（HY）-20				200	20	30
150FY（HY）-32				200	32	45
150FY（HY）-50				200	50	55
200FY（HY）-20				400	20	45
200FY（HY）-32				400	32	75
200FY（HY）-50				400	50	90

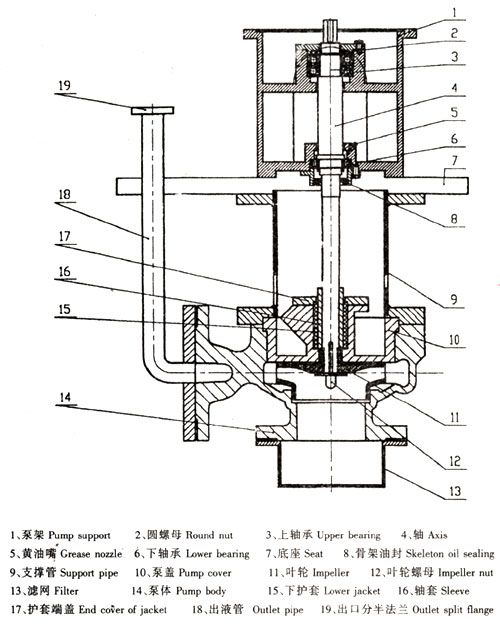

FY(HY)系列立式液下泵結構圖
