第四代氣動雙隔膜泵性能介紹

時間：2012-9-18 來源：揚子江泵業瀏覽數：612

雙隔膜泵,氣動雙隔膜泵,第四代隔膜泵

第四代氣動隔膜泵是替代進口氣動隔膜泵的理想產品。氣動雙隔膜泵具有簡單,高可靠設計的空氣閥,使整個泵能在各種應用情況下實現大的可靠性。能保證不會粘。所有部件可在不用打開液體腔的情況下進行更換。鋁質部件經過陽極氧化處理和環氧涂層，能抵不潔空氣造成的腐蝕。可在不良氣源的情況下使用，換向閥中的滑塊堅固耐用，不易損壞。氣路暢通，保證換向靈活。絕對可外部維護式換向閥。與其它的氣動雙隔膜泵相比，活動部件非常少。換向閥無需潤滑。具有極高的機械壽命，可保障日復一日的運行。

氣動雙隔膜泵系列部件、維護便利降低內部容積可減少浪費，便于清洗不銹鋼螺栓可抗腐蝕，并能提供合理的定位，便于重新裝配，獨特的專利空氣閥，三通控制閥可做到無阻塞操作所有零件可輕易外部維護不需空氣管路潤滑，精密配合的零件耐磨的端軸承可確保閥桿的正確定位，更換簡單給予保護的排放口、所有排放口彩用一個公共端可防止室內的汽化液體浸蝕空氣馬達的密封件。

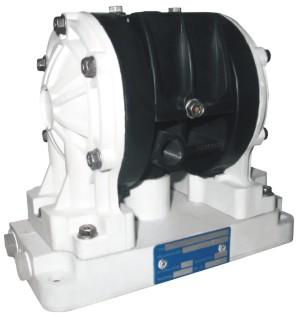

BY-06聚丙烯氣動隔膜泵技術規格

大工作流體壓力		100psi(0.7MPa,7bar)
工作空氣壓力范圍		25-100psi(0.18 to 0-7MPa,1.8 to 7 bar)
大空氣消耗量		80nl/min
大自由流量		17 l/min


大虹吸高度	干抽	3m

大輸送固體顆粒		0.5mm

空氣進口尺寸		1/4 in

流體進出口尺寸		1/4 in
主體結構材質	乙縮醛泵
	聚丙稀泵

BY-10氣動隔膜泵技術規格

大工作流體壓力

100psi(0.7MPa,7bar)

工作空氣壓力范圍

25-100psi(0.18 to 0-7MPa,1.8 to 7 bar)

大空氣消耗量

28 scfm (0.672 m³/min)

大自由流量

26 l/min

大虹吸高度

干抽

3m

大輸送固體顆粒

1.5mm

空氣進出口尺寸

1/4 in

流體進出口尺寸

3/8 in

主體結構材質：

乙縮醛

聚丙稀



Kynar

BY-15氣動隔膜泵技術規格

大工作流體壓力

100psi(0.7MPa,7bar)

工作空氣壓力范圍

25-100psi(0.18 to 0-7MPa,1.8 to 7 bar)

大空氣消耗量

28 scfm (0.672 m³/min)

大自由流量

50 l/min

大虹吸高度

干抽

4m

大輸送固體顆粒

2.5mm

空氣進口尺寸

1/4 in

流體進出口尺寸

1/2 in.and 3/4

主體結構材質：

聚炳希

乙縮醛

PVDF

鋁合金

不銹鋼

BY-25氣動隔膜泵技術規格

大工作流體壓力

100psi(0.7MPa,7bar)

工作空氣壓力范圍

25-100psi(0.18 to 0-7MPa,1.8 to 7 bar)

大空氣消耗量

28 scfm (0.672 m³/min)

大自由流量

150 l/min

大虹吸高度

干抽

5m

大輸送固體顆粒

4mm

空氣進口尺寸

1/2 in

流體進出口尺寸

1 in

主體結構材質：

乙縮醛

聚丙稀

Kynar

鋁合金

不銹鋼

BY-40氣動隔膜泵技術規格

大工作流體壓力

100psi(0.7MPa,7bar)

工作空氣壓力范圍

25-100psi(0.18 to 0-7MPa,1.8 to 7 bar)

大空氣消耗量

28 scfm (0.672 m³/min)

大自由流量

340 l/min

大虹吸高度

干抽

5m

大輸送固體顆粒

5mm

空氣進口尺寸

1/2in

流體進出口尺寸

11/2 in

主體結構材質：
聚丙烯

乙縮醛

  PVDF



鋁合金



不銹鋼

球墨鑄鐵

BY-50氣動隔膜泵技術規格

大工作流體壓力

100psi(0.7MPa,7bar)

工作空氣壓力范圍

25-100psi(0.18 to 0-7MPa,1.8 to 7 bar)

大空氣消耗量

28 scfm (0.672 m³/min)

大自由流量

570 l/min

大虹吸高度

干抽

5m

大輸送固體顆粒

6mm

空氣進口尺寸

1/2 in

流體進出口尺寸

2 in

主體結構材質：

聚丙烯

乙縮醛

PVDF

鋁合金

不銹鋼

球墨鑄鐵

BY-80氣動隔膜泵技術規格

大工作流體壓力

100psi(0.7MPa,7bar)

工作空氣壓力范圍

25-100psi(0.18 to 0-7MPa,1.8 to 7 bar)

大空氣消耗量

28 scfm (0.672 m³/min)

大自由流量

1000 l/min

大虹吸高度

干抽

5m

大輸送固體顆粒

10mm

空氣進口尺寸

3/4 in

流體進出口尺寸

3 in

主體結構材質：

聚丙烯

乙縮醛

PVDF

鋁合金

不銹鋼

球墨鑄鐵
