FJX系列強制循環泵,大流量低揚程軸流泵結構特點

時間：2013-1-20 來源：揚子江泵業瀏覽數：9905

FJX系列強制循環泵為大流量、低揚程軸流泵，也可作結晶器、反應器的循環泵。考慮泵介質活動方向FJX泵為垂直向下進，水平方向出。我廠引進吸收了國內同類產品的優點,對產品結構做了較大的整改,確保泵的運行效率高、能耗低，壽命長、噪音低。FJX化工泵適用于真空制鹽、氧化鋁、磷酸、磷銨、燒堿等行業中蒸發器的強制循環系統。水力性能優異，效率〉70%高效區寬，抗汽蝕性能好。轉速低，一般轉速在980r/min以內，符合結晶工藝要求，運行平穩安全。

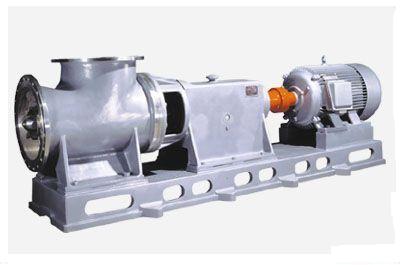

FJX不銹鋼強制循環泵

FJX泵結構特點：
軸套外圓加大，與國內同類產品比擬壁厚加厚變形小，該結構的改進在國內同類產品中邁出了較大的一步。
水流作用力對泵軸的巨大影響，在泵體內增設了泵軸外套保護裝置，使介質的俯沖作用力轉移到泵體上，從而保證了泵的運行平穩，大大減輕了介質對機械密封作用力的影響，延長了機械封的使用壽命。
封軸先進，采用副葉輪動力密封和博格曼快裝式雙端面機械密封組合，外接冷卻沖刷水，改善軸封工作前提，機封壽命長。
軸承箱部位為方型長跨距重型結構，穩定性強，承載能力大，運行可靠平穩，與國內同類產品相比安裝便利精確（原國內軸承箱為分體式）。
前后兩端分別采用徑向短圓柱軸承和重型成對軸承，軸承均采用NSK（SKF）或海內優質軸承。

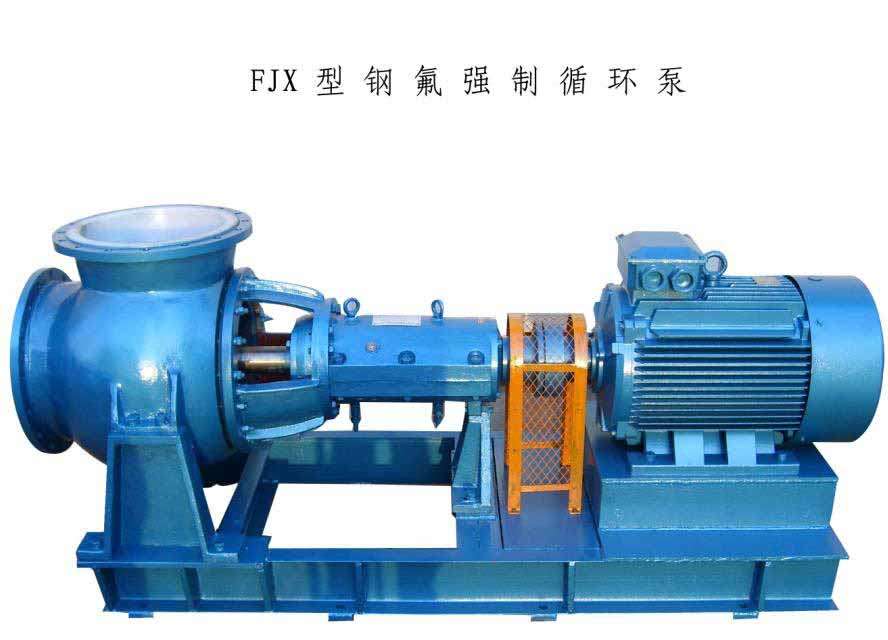

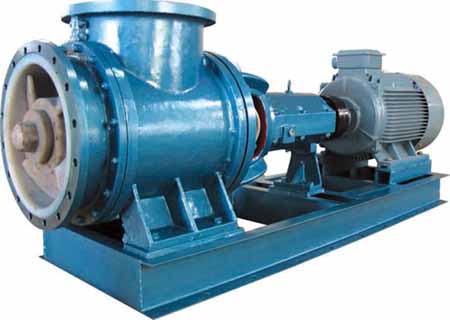

FJX襯氟塑料化工軸流泵

FJX軸流泵性能參數

型號	葉片角度	流量m3/h	揚程m	轉速r/min	效率%	軸功率N	配用電機KW
FJX-250		300	2.5	980	60	3.4	7.5
FJX-300		520	3	980	62	6.8	11
FJX-350		1350	4	980	65	29.6	37
FJX-450		2200	4	980	68	35.2	55
FJX-500		2650	4	740	70	42	75
FJX-550		4000	4	740	70	62.8	110
FJX-500-1		1800	02.5.4	575	68	28.8	55
		2200	3.7	675	68	32.5	55
		2500	3.6	775	68	36.4	75
		2900	4.6	875	68	53.4	90
		3200	2.4	370	78	26.8	55
FJX-700		3460	2.8	400	78	33.8	75
		3780	3.4	430	78	44.8	90
		4050	3.8	460	78	53.7	110
		4400	4.2	490	78	64.5	132
FJX-800	-4	6142	3.8	500	75	84.3	155
	-2	6790	3.6		76	86.7	155
	0	7400	3.7		77	96.6	160
	2	7815	3.7		76	102.7	185
	4	8417	3.8		75	115.4	185
FJX-900	-4	7850	3	424	79	80.98	155
	-2	8709	3		79	90.1	155
	0	9237	3		80	94.8	160
	2	10290	3.08		79	108.6	185
FJX-1100	-4	9210	3.5	380	76	111.8	185
	-2	10078	3.5		77	132.6	220
	0	11000	3.5		78	134.4	220
	2	11970	3.6		77	151.1	250
	4	12700	3.6		76	162.8	280
