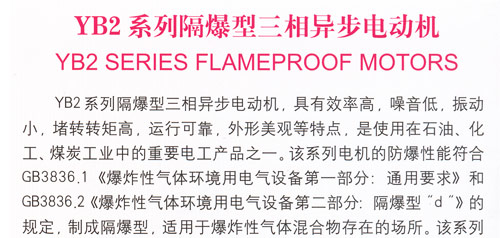

YB2系列隔爆型三相異步電動機

時間：2013-1-25 來源：揚子江泵業 瀏覽數：1702

YB2系列電機是在YB系列電機基礎上更新設計的電機，系列設計總結了YB系列電機在生產制造過程中積累的經驗，應用了計算機輔助設計（CAD）、絕緣結構、機械結構、隔爆結構、工藝、材料、測試等領域的技術成果，借鑒了同類產品的先進技術，使得新系列電機性能更優，外形更美。是拖動一般用途機械的理想產品。
    YBK2在技術數據設計方面與YB2相同，不同點在于它是一種鋼板焊接機體，強度、剛性較好，主要是用在煤礦井下采掘工作面。
    YBF2、YBF系列電機是在YB2基礎上派生的產品，YBF2主要用于井下局部扇風機等，YB2主要用于煤礦主扇風機。電機可滿足的技術要求：
   1、機 座號：中心高80～355、450
   2、電壓等級：380V、660V、380/660V、1140V、660/1140V
   3、功率范圍：0.18～800kW
   4、防護等級：IP44、IP54、IP55
   5、絕緣等級：F、H
   6、冷卻方式：IC411
   7、防爆等級：ExdⅠ、ExdⅡA、ExdⅡB、ExdⅡC

B2系列隔爆型三相異步電動機

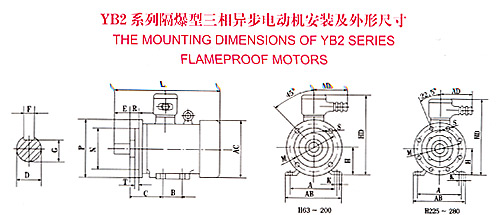

機座號Frame Size	極數 Poles	安裝尺寸(毫米)Mounting dimension(mm)															外形尺寸(毫米)Contour dimension(mm)
機座號Frame Size	極數 Poles	H	A	B	C	D	E	F	G	K	M	N	Pmax	S	T	R	AB	AC	AD	HD	L
63	2、4	63	1OO	80	40	11	23	a	8．5	7	115	95	140	1O	3	O	130	130	165	230	270
71	2、4、6	71	112	90	45	14	30	5	11	7	130	11O	160	1O	3	O	140	145	165	240	300
80	2、4、6、8	80	125	1OO	50	19	40	6	15.5	1O	165	130	200	12	3.5	0	165	165	180	320	330
90S		90	140	1OO	56	24	50	8	20	10	165	130	200	12	3.5	O	180	180	180	350	360
90L		90	140	125	56	24	50	8	20	1O	165	130	200	12	3.5	O	180	180	180	350	385
100L		1OO	160	140	63	28	60	8	24	12	215	180	250	15	4	O	200	205	180	400	440
112M		112	190	140	70	28	60	8	24	12	215	180	250	15	4	O	245	230	200	420	460
132S		132	216	140	89	38	80	1O	33	12	265	230	300	15	4	O	280	270	200	450	51O
132M		132	216	178	89	38	80	1O	33	12	265	230	300	15	4	O	280	270	200	450	550
160M		160	254	210	108	42	11O	12	37	15	300	250	350	19	5	O	330	325	220	520	655
160L		160	254	254	108	42	11O	12	37	15	300	250	350	19	5	O	330	325	220	520	695
180M		180	279	241	121	48	110	14	42.5	15	300	250	350	19	5	O	355	360	220	550	730
180L		180	279	279	121	48	110	14	42.5	15	300	250	350	19	5	0	355	360	220	550	750
200L		200	318	305	133	55	110	16	49	19	350	300	400	19	5	O	390	400	250	615	805
225S	4、8	225	356	286	1 49	60	140	18	53	19	400	350	450	19	5	O	435	450	250	690	865
225M	2	225	356	311	149	55	11O	16	49	19	400	350	450	19	5	O	435	450	250	690	860
225M	4、6、8	225	356	311	149	60	140	18	53	19	400	350	450	19	5	O	435	450	250	690	890
250M	2	250	406	349	168	60	140	18	53	24	500	450	550	19	5	O	490	500	300	720	945
250M	4、6、8	250	406	349	168	65	140	18	58	24	500	450	550	19	5	O	490	500	300	720	945
280S	2	280	457	368	190	65	140	18	58	24	500	450	550	19	5	O	545	565	300	790	1010
280S	4、6、8	280	457	368	190	75	140	20	67.5	24	500	450	550	19	5	O	545	565	300	790	1010
280M	2	280	457	419	190	65	140	18	58	24	500	450	550	19	5	O	545	565	300	790	1060
280M	4、6、8	280	457	419	190	75	140	20	67.5	24	500	450	550	19	5	O	545	565	300	790	1060

注：

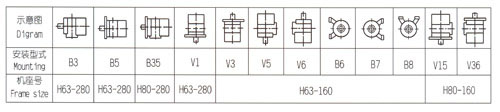

1、圖為B35型圖樣，機座帶底腳．端蓋上有凸緣。其中H63—71無B35型式。
2、B3型電機機座帶底腳．端蓋上無凸緣．無尺寸M、N、Pmax、 S、T、R。
3、B5型電機機座無底腳，端蓋上有凸緣．無尺寸A、B、C、AB、K。
4．H63—90無吊環。

型號	額定功率		電流 (安培)	轉速 (轉／分)	效率 (％)	功率因數	大轉矩	堵轉轉矩	堵轉電流	噪聲限值	振動 限值	重量
型號	千瓦	馬力	電流 (安培)	轉速 (轉／分)	效率 (％)	功率因數	額定轉矩	額定轉矩	額定電流	噪聲限值	(毫米／秒）	(千克)
Type	Rated Output		Current (A) at 380V	Speed (r／min)	Eff (％)	Power- Factor (COSφ)	Max Torque Rated Torque	Locked Torque Rated Torque	Locked Current Rated Current	Noise Limit dB(A)	Vibraticn Limit (mm／s)	Weight (kg)
Type	kW	HP	Current (A) at 380V	Speed (r／min)	Eff (％)	Power- Factor (COSφ)	Max Torque Rated Torque	Locked Torque Rated Torque	Locked Current Rated Current	Noise Limit dB(A)	Vibraticn Limit (mm／s)	Weight (kg)
YB2—631—2	0.18	0.25	O.50	2800	66.0	O.80	2.3	2.2	5.O	61	1.8	13.0
YB2—632—2	0.25	0.33	O.66	2800	68.O	O.81	2.3	2.2	5.O	61	1.8	13.5
YB2—711—2	O.37	0.50	O.96	2800	70.0	0.81	2.3	2.2	5.5	64	1.8	17.5
YB2—712—2	0.55	O.75	1.33	2800	73.0	O.83	2.3	2.2	5.5	64	1.8	18.O
YB2—801—2	0.75	1.O	1.8	2825	75.O	O.83	2.3	2.2	6.O	67	1.8	28
YB2—802—2	1.1	1.5	2.6	2825	78.0	O.84	2.3	2.2	6.O	67	1.8	29
YB2—90S—2	1.5	2.0	3.4	2840	79.0	0.84	2.3	2.2	7.O	72	1.8	34
YB2—90L—2	2.2	3.O	4.8	2840	81.0	O.85	2.3	2.2	7.0	72	1.8	37
YB2—1OOL—2	3	4.0	6.2	2880	83.0	O.88	2.3	2.2	7.O	76	1.8	45
YB2—112M—2	4	5.5	8.1	2890	85.0	0.88	2.3	2.2	7.O	77	1.8	57
YB2—132S1—2	5.5	7.5	11.1	2900	86.0	0.88	2.3	2.2	7.5	80	1.8	90
YB2—132S2—2	7.5	1O	14.8	2900	87.O	O.88	2.3	2.2	7.5	80	1.8	95
YB2—160M1—2	11	15	21.6	2930	88.O	0.88	2.4	2.2	7.5	86	2.8	142
YB2—160M2—2	15	20	28.8	2930	89.O	O.89	2.4	2.2	7.5	86	2.8	150
YB2—160L—2	18.5	25	35.5	2930	89.0	0.89	2.4	2.2	7.5	86	2.8	172
YB2—180M—2	22	30	41.O	2940	90.5	0.90	2.3	2.0	7.5	89	2.8	202
YB2—200L1—2	30	40	55.5	2950	91.2	O.90	2.4	2.O	7.5	92	2.8	270
YB2—200L2—2	37	50	67.9	2950	92.0	O.90	2.4	2.O	7.5	92	2.8	285
YB2—225M—2	45	60	82.1	2970	92.5	O.90	2.3	2.0	7.5	92	2.8	349
YB2—250M—2	55	75	99.7	2970	92.5	O.90	2.3	2.1	7.5	93	3.5	463
YB2—280S—2	75	100	134.4	2970	93.2	0.91	2.3	2.O	7.5	94	3.5	614
YB2—280M—2	90	125	160.2	2970	93.8	0.91	2.3	2.1	7.5	94	3.5	690
YB2—631—4	O.12	O.17	O.42	1400	58.0	O.72	2.2	2.0	4.O	52	1.8	12.5
YB2—632—4	O.18	O.25	O.58	1400	63.0	O.73	2.2	2.O	4.0	52	1.8	13.0
YB2—711—4	O.25	O.33	O.73	1400	66.O	O.74	2.2	2.O	4.O	55	1.8	17.0
YB2—722—4	0.37	O.50	1.02	1400	69.O	O.75	2.2	2.O	4.0	55	1.8	17.5
YB2—801—4	0.55	O.75	1.5	1390	71.0	0.75	2.3	2.4	5.O	58	1.8	29
YB2—802—4	0.75	1.0	2.O	1390	73.O	0.77	2.3	2.4	5.O	58	1.8	30
YB2—90S—4	1.1	1.5	2.9	1400	75.O	0.77	2.3	2.3	6.O	61	1.8	34
YB2—90L—4	1.5	2.O	3.7	1400	78.0	O.79	2.3	2.3	6.0	61	1.8	39
YB2—100L1—4	2.2	3.O	5.1	1420	80.0	O.81	2.4	2.3	6.0	64	1.8	46
YB2—100L2—4	3	4.O	6.8	1420	82.0	O.82	2.4	2.3	6.0	64	1.8	50
YB2—112M—4	4	5.5	8.8	1440	84.0	O.82	2.4	2.3	6.O	65	1.8	55
YB2—132S—4	5.5	7.5	11.5	1440	86.O	0.84	2.4	2.3	7.O	71	1.8	93
YB2—132M—4	7.5	10	15.4	1440	87.0	O.85	2.4	2.3	7.O	71	1.8	106
YB2—160M—4	11	15	22.3	1460	88.O	O.85	2.4	2.2	7.O	75	2.8	148
YB2—160L—4	15	20	30.1	1460	89.O	O.85	2.4	2.2	7.O	75	2.8	169
YB2—180M—4	18.5	25	36.5	1470	90.5	O.85	2.3	2.2	7.0	76	2.8	204
YB2—180L—4	22	30	43.1	1470	91.2	O.85	2.3	2.2	7.0	76	2.8	225
YB2—200L—4	30	40	57.6	1470	92.0	0.86	2.4	2.2	7.2	79	2.8	3.0
YB2—225S—4	37	50	69.9	1480	92.5	O.87	2.4	2.2	7.2	81	2.8	324
YB2—225M—4	45	60	84.7	1480	92.8	O.87	2.4	2.2	7.2	81	2.8	360

型號	額定功率		電流 (安培)	轉速 (轉／分)	效率 (％)	功率因數	大轉矩	堵轉轉矩	堵轉電流	噪聲限值	振動 限值 (毫米／秒)	重量（千克）
型號	千瓦	馬力	電流 (安培)	轉速 (轉／分)	效率 (％)	功率因數	額定轉矩	額定轉矩	額定電流	噪聲限值	振動 限值 (毫米／秒)	重量（千克）
Type	Rated Output		Current (A) at 380V	Speed (r／mIn)	Eff (％)	Power factor (COSφ)	Max Torque Rated Torque	Locked Torque Rated Torque	Locked Current Rated Current	Noise Limit dB(A))	Vibraticn Limit (mm／s)	Weight (kg)
Type	kW	HP	Current (A) at 380V	Speed (r／mIn)	Eff (％)	Power factor (COSφ)	Max Torque Rated Torque	Locked Torque Rated Torque	Locked Current Rated Current	Noise Limit dB(A))	Vibraticn Limit (mm／s)	Weight (kg)
YB2—250M—4	55	75	102.7	1480	93.0	O.87	2.4	2.2	7.2	83	3.5	487
YB2—280S—4	75	100	139.6	1480	93.8	O.87	2.4	2.2	7.2	86	3.5	632
YB2—280M—4	90	125	166.9	1480	94.2	0.87	2.4	2.2	7.2	86	3.5	737
YB2—711—6	O.18	O.25	O.64	850	62.0	O.66	2.1	1.9	4.O	52	1.8	17.0
YB2—712—6	O.25	O.33	0.83	850	63.O	0.68	2.1	1.9	4.O	52	1.8	17.5
YB2—801—6	0.37	O.50	1.3	940	63.O	O.70	2.1	1.9	4.0	54	1.8	22.5
YB2—802—6	0.55	O.75	1.7	940	66.0	O.72	2.1	1.9	4.0	54	1.8	23
YB2—90S—6	O.75	1.O	2.3	91O	69.0	0.72	2.1	2.1	4.0	57	1.8	35
YB2—90L—6	1.1	1.5	3.1	91O	73.O	0.73	2.1	2.1	5.0	57	1.8	37
YB2—100L—6	1.5	2.0	3.9	940	76.O	O.76	2.1	2.1	5.O	61	1.8	45
YB2—112M—6	2.2	3.0	5.6	940	79.O	O.76	2.1	2.1	5.0	65	1.8	57
YB2—132S—6	3	4.0	7.3	960	81.O	O.77	2.4	2.1	6.O	69	1.8	88
YB2-132M1—6	4	5.5	9.4	960	83.0	O.78	2.4	2.1	6.O	69	1.8	98
YB2—132M2—6	5.5	7.5	12.6	960	85.0	O.78	2.4	2.1	6.5	69	1.8	109
YB2—160M—6	7.5	10	16.8	970	86.0	O.79	2.4	2.1	6.5	73	2.8	144
YB2—160L—6	11	15	24.3	970	87.5	0.79	2.4	2.1	6.5	73	2.8	172
YB2—180L—6	15	20	31.6	970	89.0	0.81	2.1	2.1	7.0	73	2.8	214
YB2—200L1—6	18.5	25	37.6	970	90.O	O.83	2.4	2.2	7.0	76	2.8	250
YB2—200L2—6	22	30	44.7	970	90.0	O.83	2.4	2.2	7.O	76	2.8	280
YB2—225M—6	30	40	57.6	980	92.0	O.86	2.4	2.1	7.O	76	2.8	332
YB2—250M—6	37	50	69.8	980	92.0	O.86	2.4	2.1	7.0	78	3.5	468
YB2—280S—6	45	60	85.9	980	92.5	O.86	2.4	2.1	7.0	80	3.5	606
YB2—280M—6	55	75	104.7	980	92.8	O.86	2.3	2.1	7.O	80	3.5	665
YB2—801—8	0.18	0.25	0.8	645	52.0	O.61	1.9	1.8	3.3	52	1.8	20.5
YB2—802—8	0.25	O.33	1.1	645	55.0	O.61	1.9	1.8	3.3	52	1.8	21
YB2—90S—8	0.37	O.50	1.4	670	63.O	O.62	2.O	1.8	4.O	56	1.8	35
YB2—90L—8	O.55	O.75	2.1	670	64.O	O.63	2.0	1.8	4.0	56	1.8	37
YB2—100L1—8	O.75	1.O	2.4	680	71.O	O.68	2.0	1.8	4.O	59	1.8	41
YB2—100L2—8	1.1	1.5	3.3	680	73.0	O.69	2.O	1.8	4.0	59	1.8	43
YB2—112M—8	1.5	2.O	4.4	690	75.0	0.69	2.O	1.8	4.O	61	1.8	52
YB2—132S—8	2.2	3.O	5.6	710	79.0	0.73	2.2	1.8	5.5	64	1.8	88
YB2—132M—8	3	4.O	7.6	710	81.O	0.73	2.2	1.8	5.5	64	1.8	104
YB2—160M1—8	4	5.5	10.3	720	81.O	0.73	2.2	1.9	6.O	68	2.8	143
YB2—160M2—8	5.5	7.5	13.4	720	83.0	0.75	2.2	1.9	6.0	68	2.8	144
YB2—160L—8	7.5	1O	17.5	720	85.0	O.76	2.2	1.9	6.0	68	2.8	172
YB2—180L—8	11	15	25.3	730	87.0	0.76	2.2	1.9	6.O	70	2.8	214
YB2—203L—8	15	20	33.7	730	89.O	O.76	2.2	2.O	6.5	73	2.8	280
YB2—225S—8	18.5	25	40	730	90.0	0.78	2.2	2.O	6.5	73	2.8	306
YB2—225M—8	22	30	47.4	730	90.5	0.78	2.2	2.0	6.5	73	2.8	332
YB2—250M—8	30	40	63.4	730	91.O	0.79	2.O	1.9	6.5	75	3.5	465
YB2—280S—8	37	50	77.8	740	91.5	O.79	2.O	1.8	6.O	76	3.5	590
YB2—280M—8	45	60	94.1	740	92.O	O.79	2.0	1.8	6.O	76	3.5	662
