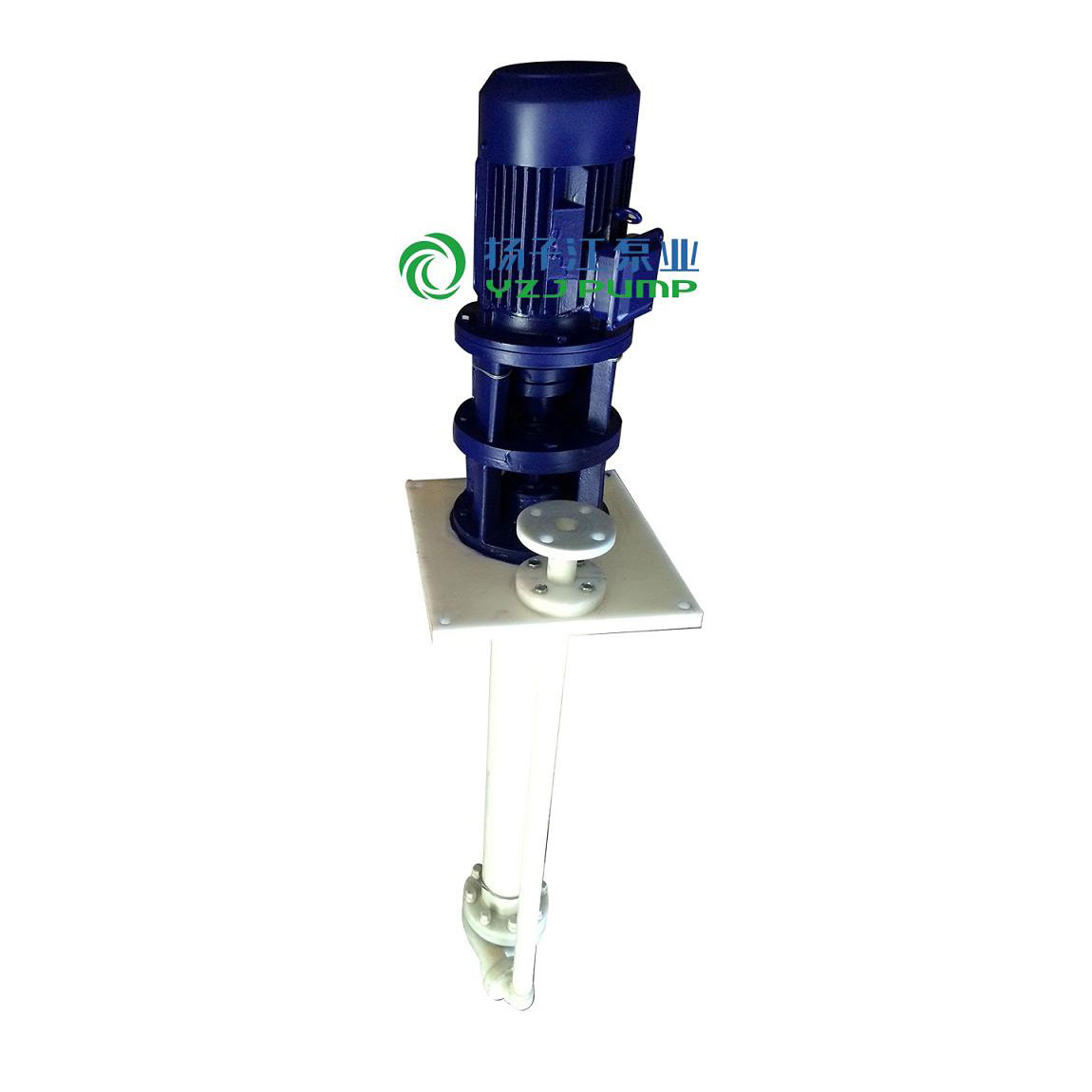

FYS型工程塑料耐腐蝕液下泵

FYS型工程塑料耐腐蝕液下泵，是一種直接浸入化學介質中進行抽送液體的立式離心泵，泵整體上溶合了非金屬和金屬的優點于一體為設計目的，采用工程塑料和金屬整體襯包，復合、擠出等制造工藝，具有耐腐蝕、鋼性好、無泄漏、重量輕、維修方便等優點。依據介質、溫度的差異，為滿足不同用的需求，本廠可分別選用聚全氟乙丙烯（F46）和增強聚丙烯材料（FRPP）生產FYS型液下泵，適用溫度F46，-50℃～120℃，F(xiàn)RPP，-5℃～90℃。 FYS型液下泵廣泛應用于制酸、染料、農藥、制藥、冶煉、石化、電鍍、環保等行業。詳見耐腐蝕性能表。

產品樣本下載化工泵實物圖產品小樣圖

下一個[PWF型耐腐蝕污水泵]上一個：[SL型耐腐蝕玻璃鋼管道泵]

FYS型工程塑料耐腐蝕液下泵產品概述

FYS型工程塑料液下泵選用是當今世界優秀的耐腐蝕材料--氟塑料合金。我單位選用該材料的FYS型氟塑料液下泵系立式單級單吸離心泵，具有特強的耐腐蝕性能，且機械強度高，不老化，無毒素分解。用于輸送任意濃度的酸、堿液、氧化劑等不含固體顆粒及不易結晶的腐蝕液體。主要解決強腐蝕介質輸送問題。

FYS型工程塑料耐腐蝕液下泵參數范圍

液下深度：Ｌ＝250－－-2500mm

流量：Ｑ＝1.5M3/H－－-400M3/H

揚程：Ｈ＝6m－－-50m

轉速：n＝1450r/min－－-2900r/min

使用溫度：-5℃－－-105℃

FYS型工程塑料耐腐蝕液下泵產品特點

FYS型氟塑料液下泵為立式結構，泵體、葉輪部分浸沒在液體里，故占用較小面積，軸封無泄漏現象，因而適用于輸送介質溫度為-5℃至105℃腐蝕性液體。泵的轉向應按泵所指方向啟動。不能反轉運行，啟動時泵體必須淹沒在液體中。A：增強聚丙烯�！：聚偏氟乙烯�！：氟塑料合金

FYS型工程塑料耐腐蝕液下泵使用范圍

FYS型氟塑料液下泵可輸送酸、堿、鹽、油品、飲料等介質,廣泛用于化工、石油化工、精細化工、染料化工、儀表、輕工、冶金、紡織、環保、水處理、醫藥、食品等部門。

FYS型工程塑料耐腐蝕液下泵結構圖

FYS型工程塑料耐腐蝕液下泵材質

①為保證輸送不同介質并能有較長的壽命,接材料組成分類有五種

A:增強聚丙烯－－耐腐蝕不銹鋼FRPP-ICr18Ni9Ti

B:增強聚丙烯－－鈦FRPP-Ti

C:增強聚丙烯－－真它金屬

D:增強聚丙烯－－氟塑臺盒

E:增強聚丙烯－－丙烯包塑

②除軸之外,與介質接觸零件的材質有以下幾種:F-4、氫化硅、碳化硅、飲合金、增強聚丙烯。

③為防止熱脹冷縮變形引起的各種問題,泵的連接管采用復合材料鋼管內外包塑

④FYS型氟塑料液下泵運行中產生的軸向力及徑向力由可調l心的軸承象受,保證運行平穩噪聲小。

⑤泵的下部裝有水軸承，液下深度超過1米的泵,設有中間水軸承,保證泵運行平穩可靠。

FYS型工程塑料耐腐蝕液下泵性能參數

型號	流量 m3/h	揚程 m	出口直徑 mm	電機功率 KW	轉速 r/min	液下長度 mm
25FYS-10	1.5	10	20	1.5	2900	300 至 2500
25FYS-18	3.6	18	20	2.2	2900
40FYS-15	5	15	32	3	2900
40FYS-20	10	20	32	3	2900
40FYS-30	10	30	32	4	2900
40FYS-40	10	40	32	5.5	2900
50FYS-20	15	20	40	3	2900
50FYS-25	15	25	40	4	2900
50FYS-30	15	30	40	5.5	2900
50FYS-40	15	40	32	7.5	2900
50FYS-50	15	50	32	7.5	2900
65FYS-32	29	32	50	11	2900
65FYS-40	29	40	40	11	2900
80FYS-20	50	20	65	11	2900
80FYS-30	50	30	65	15	2900
80FYS-34	50	34	65	15	2900
80FYS-40	50	40	50	18.5	2900
100FYS-32	100	32	80	22	2900
100FYS-40	100	40	80	22	2900
50FYS-50	7.5	12.5	32	2.2	1450
65FYS-40	14.5	10	40	3	1450
80FYS-40	25	10	50	4	1450
100FYS-40	50	10	80	5.5	1450

FYS型工程塑料耐腐蝕液下泵注意事

項FYS型氟塑料液下泵拆卸與裝配

1、FYS型氟塑料液下泵如更換或檢查葉輪，可關閉出閥門，卸去法蘭連接螺栓和底板連接螺栓，F(xiàn)YS型氟塑料液下泵用起重工具將泵吊出容器。

2、將底板垂直在固定的支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。

3、FYS型氟塑料液下泵更換流動軸承則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、壓蓋、圓螺母，取也軸套體。

4、FYS型氟塑料液下泵裝配與拆卸的次序相反，注意軸上配件的同心度。

FYS型工程塑料耐腐蝕液下泵安裝、使用、維修

1、FYS型氟塑料液下泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬摩擦聲，各部件螺母是否旋緊。

2、檢查泵軸和電機軸的同心度，上下聯軸器外圓左右差數不得超過0.1mm，聯軸器端面間隙保持1～2.5mm。

3、FYS型氟塑料液下泵的吸入口到容器底部之間距離為吸入口徑的2～3倍。泵體與器壁距離應大于口徑的2.5倍。

4、FYS型氟塑料液下泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。

5、FYS型氟塑料液下泵檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。

6、關閉出口管路上的閘閥，接通冷卻水管。

7、FYS型氟塑料液下泵超動電機，慢慢開啟出口管閘閥到需要的位置，投入正常運轉。

8、經常檢查FYS型氟塑料液下泵與電機的情況，軸承溫升不應超過75℃，軸承盒內應加足夠黃油。

FYS型工程塑料耐腐蝕液下泵注意事項

FYS型氟塑料合金液下泵故障現象	FYS型氟塑料合金液下泵可能產生的原因	FYS型氟塑料合金液下泵解決方法
FYS型氟塑料合金液下泵流量不足	1.泵過流部分另件損壞 2.轉速不足 3.吸入或輸出口部分堵塞	1.更換另件 2.檢查電壓、電機是否正常 3.清除淤塞部分
FYS型氟塑料合金液下泵揚程不足	1.葉輪損壞 2.轉速不足 3.輸液內含有氣體	1.更換葉輪 2.檢查電壓、電機是否正常 3.降低液體溫度排除氣體
FYS型氟塑料合金液下泵軸承發熱	1.主軸與電機軸不同心 2.軸承蓋內缺油或油變質	1.調整同心度 2.加油或換油
FYS型氟塑料合金液下泵功率過載	1.介質比重過大 2.流量超過使用范圍 3.產生機械擦	1.更換較大功率電機 2.按使用范圍工作 3.檢查調整或更換磨損部件
FYS型氟塑料合金液下泵出液量小或不出液	1.電機轉向不對 2.葉輪中心線末浸入液內	1.調整相位 2.調整浸沒高度
FYS型氟塑料合金液下泵振動或雜音	1.主軸與電機軸不同心 2.轉子不平衡 3.螺母有松動現象 4.輸液內含有氣體或脫液運轉 5.水軸承與軸頸磨損過大	1.調整同心度 2.更換另件 3.擰緊各部位螺母 4.降低液溫排除氣體，葉輪浸入液內 5.更換水軸承，恢復軸頸
