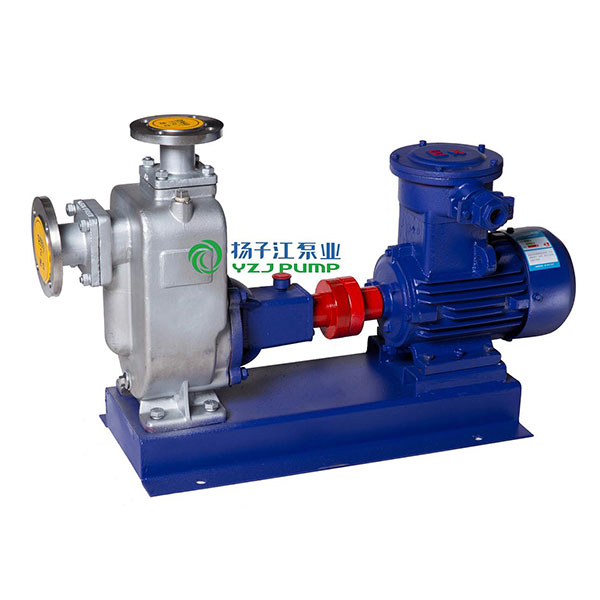

ZW型不銹鋼自吸排污泵
自吸排污泵性能特點
ZW型自吸排污泵是本廠工程技術人員吸收國外技術，結合我國機電行業的實際情況而研制成功的。該泵通過葉輪和泵體的新穎結構，既可象一般自吸泵那樣不需要安裝底閥，又可以通過較大顆粒和較長的纖維，具有廣闊的應用市場和發展前景。ZW型自吸式排污泵，又稱固液泵或雜質泵。該系列泵水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其他自吸式排污泵無可比擬的。本單位生產的ZW自吸排污泵機可象一般自吸清水泵那樣不需要安裝底閥，又可吸排含有大顆粒固體塊、長纖維、沉淀物、廢礦雜質、糞便處理及一切工程污水物。
自吸排污泵可廣泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。自吸排污泵是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質理想的雜質泵。
自吸排污泵性能范圍
流量Q：8～800 m3/h
自吸排污泵口徑DN：25～300mm
自吸排污泵揚程H：15～80m
自吸排污泵轉速N：2900～1450r/min
自吸排污泵電機功率：1.5～132kw

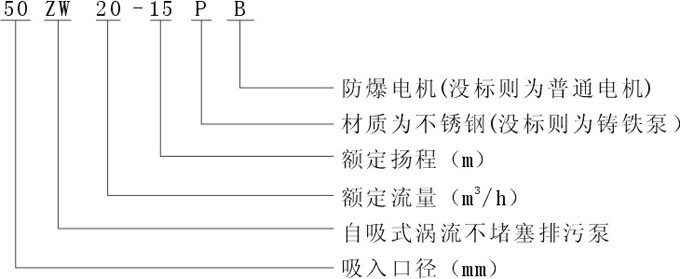

型號意義
自吸排污泵性能參數
|
型號 |
流量M3/H |
揚程 |
功率 |
轉速(r／min) |
效率(％) |
汽蝕余量 |
自吸高度 |
自吸時間(min／S) |
重量 |
|
ZW25-8-15 |
8 |
15 |
2.2 |
2900 |
45 |
2.0 |
5.5 |
3 |
100 |
|
ZW32-5-20 |
5 |
20 |
2.2 |
2900 |
46 |
2.5 |
5.5 |
3 |
100 |
|
ZW32-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
ZW32-9-30 |
9 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
ZW40-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
ZW40-20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
ZW40-15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
ZW50-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
ZW50-20-12 |
20 |
12 |
2.2 |
2900 |
45 |
2.5 |
5.5 |
3 |
100 |
|
ZW50-15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5.5 |
3 |
120 |
|
ZW50-20-35 |
20 |
35 |
5.5 |
2900 |
48 |
2.5 |
5.5 |
3 |
150 |
|
ZW65-30-18 |
30 |
18 |
4 |
1450 |
45 |
2.5 |
5.5 |
3 |
200 |
|
ZW65-25-30 |
25 |
30 |
5.5 |
2900 |
50 |
3.0 |
5.5 |
3 |
200 |
|
ZW65-25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
ZW65-40-25 |
40 |
25. |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
ZW65-65-25 |
65 |
25 |
7.5 |
2900 |
52 |
3.0 |
5.5. |
2 |
240 |
|
ZW80-40-16 |
40 |
16 |
4 |
1450 |
50 |
3.0 |
5.0 |
3 |
240 |
|
ZW80-40-25 |
40 |
25 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
ZW80-25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
200 |
|
ZW80-65-25 |
65 |
25 |
7.5 |
2900 |
52 |
3.0 |
5.5 |
2 |
240 |
|
ZW80-80-35 |
80 |
35 |
15 |
2900 |
45 |
3.0 |
5.5 |
3 |
285 |
|
ZW80-40-50 |
80 |
40 |
18.5 |
2900 |
50 |
3.0 |
5.5 |
2 |
293 |
|
ZW80-50-60 |
50 |
60 |
22 |
2900 |
55 |
3.0 |
5.0 |
3 |
326 |
|
ZW100-100-15 |
100 |
15 |
7.5 |
1450 |
50 |
4.0 |
5.5 |
3 |
300 |
|
ZW100-8020 |
80 |
20 |
7.5 |
1450 |
53 |
4.0 |
5.5 |
3 |
300 |
|
ZW100-100-20 |
100 |
20 |
11 |
1450 |
53 |
4.0 |
5.5 |
3 |
340 |
|
ZW100-100-30 |
100 |
30 |
22 |
2900 |
53 |
4.0 |
5.5 |
2 |
510 |
|
ZW100-80-45 |
80 |
45 |
30 |
2900 |
55 |
4.0 |
5.5 |
2 |
560 |
|
ZW100-80-60 |
80 |
60 |
37 |
2900 |
53 |
4.0 |
5.5 |
2 |
585 |
|
ZW100-80-80 |
80 |
80 |
45 |
2900 |
50 |
4.0 |
5.5 |
2 |
639 |
|
ZW125-120-20 |
120 |
20 |
15 |
1450 |
55 |
4.5 |
5.5 |
2 |
500 |
|
ZW150-180-14 |
180 |
14 |
15 |
1450. |
60 |
5.0 |
5.5 |
3.5 |
500 |
|
ZW150-180-20 |
180 |
20 |
22 |
1450 |
60 |
5.0 |
5.0 |
3 |
570 |
|
ZW150-180-30 |
180 |
30 |
37 |
1450 |
65 |
5.0 |
5.0 |
3 |
680 |
|
ZW150-180-38 |
180 |
38 |
55 |
1450 |
45 |
5.0 |
6.0 |
3.5 |
800 |
|
ZW200-280-14 |
280 |
14 |
22 |
1450 |
65 |
5.0 |
5.0 |
3 |
820 |
|
ZW200-280-20 |
280 |
20 |
37 |
1450 |
62 |
5.0 |
5.0 |
3 |
910 |
|
ZW200-300-25 |
300 |
25 |
45 |
1450 |
59 |
5.0 |
5.0 |
3 |
948 |
|
ZW200-280-28 |
280 |
28 |
55 |
1450 |
55 |
4.8 |
5.2 |
3 |
1090 |
|
ZW250-420-20 |
420 |
20 |
55 |
1450 |
61 |
6.0 |
4.5 |
2.5 |
1150 |
|
ZW300-800-14 |
800 |
14 |
55 |
1450 |
65 |
6.0 |
4.5 |
2.5 |
1400 |
工作原理
ZW型自吸式無堵塞排污泵,主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。ZW型自吸排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

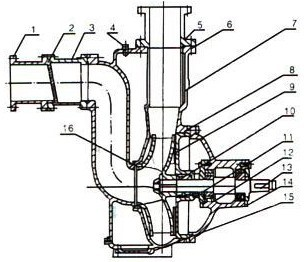

自吸排污泵結構圖
|
|
1 |
進口接管 |
9 |
葉輪 |
|
2 |
進口法蘭 |
10 |
機械密封 |
|
|
3 |
進口閥座 |
11 |
擋水圈 |
|
|
4 |
加水閥門 |
12 |
承座 |
|
|
5 |
出口接管 |
13 |
泵軸 |
|
|
6 |
泵體 |
14 |
軸承蓋 |
|
|
7 |
氣液分離管 |
15 |
底蓋板 |
|
|
8 |
后蓋 |
16 |
螺栓 |
產品使用條件
1、環境溫度≤50℃，介質溫度≤80℃特殊要求可達200℃
2、介質PH值鑄鐵材質為6--9級，不銹鋼為2-13。
3、介質重度不超過1240千克/m3.
4、ZW型自吸排污泵自吸高度不能超過規定值4.5-5.5米，吸入管長度為≤10米。
5、ZW型自吸排污泵通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍。
使用注意事項
1.吸入管路越短越好，長不超過10M。
2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。
3.自吸泵第一次使用，仍需將泵腔灌滿水。
4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
6.環境溫度≤45℃，介質溫度≤60℃。
7.介質PH值鑄鐵泵為6～9，不銹鋼自吸泵為1～14。
8.通過顆粒大直徑為自吸泵口徑的60%，纖維長度為口徑的5倍。
9.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
